Il fumo generato durante un incendio può rappresentare un rischio significativo per le persone presenti nell'edificio. Inoltre, il fumo e il calore prodotti dall'incendio possono causare danni ai materiali e alle strutture coinvolte. L'installazione di sistemi destinati all'evacuazione del fumo e del calore può contribuire alla gestione di tali fenomeni secondo le caratteristiche del sistema adottato. La finestra per evacuazione fumi FSP, comandata dalla centrale di evacuazione, opera insieme al sensore di fumo e ai pulsanti di emergenza, costituendo un sistema di evacuazione naturale di fumo e calore. Il sistema può trovare applicazione negli edifici pubblici, ad esempio nei vani scala, negli edifici multifamiliari, negli alberghi e in altre strutture soggette ai requisiti progettuali e normativi applicabili.

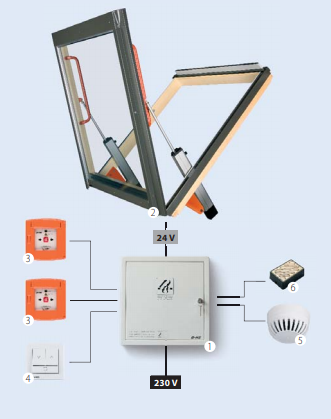

Schema di un impianto per l’evacuazione
di fumo e calore da un edificio

Edificio senza sistema durante l’incendio
Il sistema consente l'apertura automatica o manuale della finestra per evacuazione fumi al fine di favorire l'evacuazione del fumo e dei gas prodotti durante l'incendio. È progettato per contribuire alla gestione del fumo negli edifici nell'ambito di un sistema di evacuazione naturale di fumo e calore. Il sensore di fumo rileva la presenza di fumo e trasmette il segnale alla centralina, che attiva automaticamente i motori elettrici responsabili dell'apertura della finestra. Qualora l'incendio venga rilevato prima dell'intervento automatico del sensore, è possibile azionare la finestra mediante il pulsante di emergenza RT 45. Il sistema consente inoltre la ventilazione ordinaria degli ambienti tramite l'interruttore LP1. In base alla configurazione impostata, il sistema può eseguire la chiusura automatica della finestra dopo il tempo programmato. Al sistema può essere collegato anche il sensore pioggia ZRD per la chiusura automatica della finestra in presenza di precipitazioni. In caso di incendio, il sistema attribuisce priorità alle funzioni di evacuazione previste dalla configurazione installata.

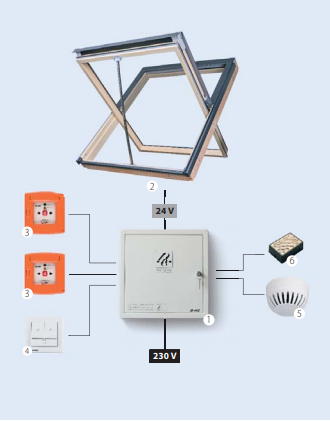

Componenti del kit
| Simbolo |
Dispositivo |
Tipo di cavo di alimentazione |
| 1. CPS-B1-5A |
Centralina con alimentazione di emergenza per 2 finestre |
cavo di alimentazione (2 x 1,5mm²) |
|
1. RZN 4408-K |
Centralina con alimentazione di emergenza per 4 finestre | cavo di alimentazione (3 x 2,5mm²) |
|
2. FSP P1 |
Finestra per evacuazione fumi |
cavo elettrico (3 x 1 mm²) |
|
3. RT 45 |
Pulsante d’emergenza | cavo elettrico (6 x 1 mm²) |
| 4. LP1 | Interruttore di ventilazione |
cavo elettrico (3 x 1 mm²) |
| 5. OSD 23 | Sensore fumo |
cavo elettrico (2 x 1 mm²) |
| 6. ZRD |
Sensore pioggia |
cavo elettrico (2 x 1 mm²) |
Il collegamento del sistema consiste nel portare l’alimentazione 230V AC alla centralina di evacuazione fumi e successivamente, con i cavi appropriati, ai singoli elementi del sistema (le sezioni dei cavi si trovano nella tabella accanto agli elementi). La lunghezza necessaria dei cavi elettrici dipende dal posizionamento dei componenti del sistema. Lo schema di collegamento elettrico è presente nelle istruzioni di montaggio della centralina di evacuazione fumi. L’installazione del sistema di evacuazione fumi deve essere eseguita da personale qualificato in possesso di certificato di esercizio degli impianti (abilitazione elettrica fino a 1 kV). Il sistema deve essere controllato sotto il profilo dell’affidabilità ogni 6 mesi. Gli elementi del sistema sono forniti con la documentazione tecnica e le certificazioni previste per il prodotto, ove applicabili.
